Autodesk Bim360

De “cloud” staat voor het internet en de delen en acties van de applicaties die niet op de machine van de gebruiker plaatsvinden. De gebruiker hoeft op deze manier geen eigenaar meer te zijn van de gebruikte hard- en software en is niet verantwoordelijk voor het onderhoud. De details van de informatietechnologische infrastructuur worden aan het oog onttrokken en de gebruiker beschikt over een “eigen”, in omvang en mogelijkheden schaalbare, virtuele infrastructuur.

Inbegrepen in het Subscription Program van Autodesk worden enkele heel typische Autodesk cloud-faciliteiten aangeboden. Er zijn een reeks producten en services die eerder algemeen ontwerp en samenwerking ondersteunen (zoals A360 , AutoCAD 360, Recap 360 en Formit 360) maar er zijn ook een reeks producten en services heel specifiek als faciliteiten voor Bouw en Constructie bedoeld zijn (zoals BIM 360 Docs, BIM 360 Design, BIM 360 Glue en BIM 360 Build (met Field en Project Management). En dan zijn er nog een reeks render-faciliteiten via de Cloud ! Om die A360 en BIM 360 webspace goed te benutten zijn de Autodesk mobile applicaties essentiëel.

Relaties tussen deze BIM-producten en Services

Deze softwareinstrumenten en cloudservices draaien allen rond het creëren en uitwisselen van project-data.  Autodesk heeft een datamanagement visie, waarbij gecentraliseerde toegang tot alle projectdata wenselijk is. Daarom moeten de gegevens niet altijd nodig in een centrale database of centrale gegevensbeheer van één product blijven, maar kan worden opgeslagen in verschillende databases en producten, maar moet vooral toegankelijk worden gemaakt vanuit één centrale omgeving. Er wordt gestreefd naar oplossingen die de volledige AEC levenscyclus van een project kan omvatten, en die alle betrokken partijen en alle disciplines kan ondersteunen.

Een groot deel van deze visie is vandaag al beschikbaar, maar sommige delen zijn momenteel duidelijk nog in ontwikkeling en in evolutie …

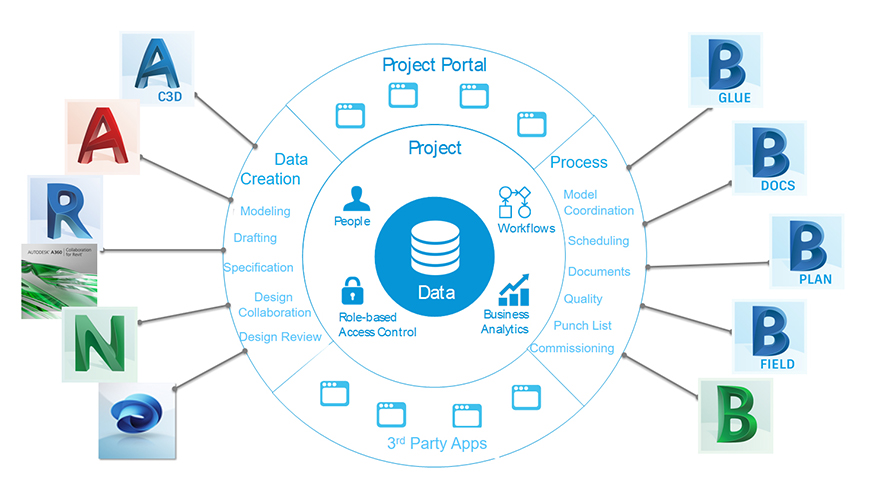

fig.: relatie tss de BIM-producten en services

fig.: relatie tss Revit en BIM 360

De samenwerking en integratie tussen Revit en de BIM 360 tools is een uitstekend voorbeeld van verregaande integratie … waar echter nog heel wat werk op de plank ligt om dit sterker te maken.

Een belangrijk BIM-aspect is de samenwerking tussen alle bouwpartners. Aanvullend op de interne workflow binnenin een bepaald bedrijf zijn steeds meer faciliteiten gewenst om de projectdata te delen met andere “Stakeholders”. En Internet of de Cloud biedt daar steeds meer en betere mogelijkheden bij.  Aspecten zoals overzichtelijk beheer, integratie met de applicaties, security, enz. zijn allemaal deelaspecten die heel wat aandacht verdienen.

Enkele specifieke aandachtspunten voor BIM 360:

• BIM 360 centraliseert projectgegevens in de cloud (toegankelijk via web, tablet en smartphone), en levert specifieke AEC-samenwerking functionaliteit
• BIM 360 bevat belangrijke functies, zoals: View (100+ bestandsindelingen), zoeken en delen van gegevens om iedereen op de hoogte en betrokken te houden
• BIM 360 is een familie van cloud-gebaseerde technologieën voor de ondersteuning van specifieke processen in de bouw gedurende de volledige levenscyclus van het project, ter ondersteuning van werknemers in het veld en in de backoffice.
• BIM 360 biedt verschillende gespecialiseerde modules, zoals Docs, Design, Glue, Build …
• BIM 360 docs is de ruggegraat geworden voor al deze modules, waarbij aspecten zoals document management, workflows en goedkeuringsprocessen, notificaties, revisies en status management zeker nog verder worden uitgebouwd.

fig.: BIM 360 docs is de ruggegraat voor een reeks andere BIM 360 Services

A360 en de A360 Viewer

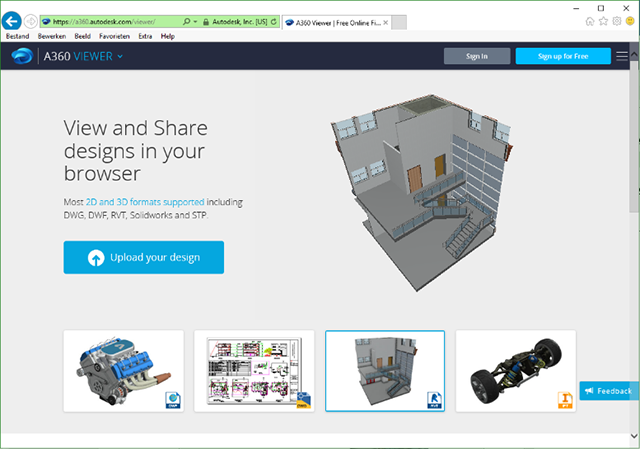

De Autodesk A360 drive is de basis-opslagruimte in de Cloud voor de meeste Autodesk-applicaties. Geïntegreerd in bijv. AutoCAD (via Open From … en Save As …) kan men bestanden Openen en Saven Als in de lokale, met de A360 Drive gesynchroniseerde, folder. Je kunt quasi ALLE veelvoorkomende Sketch- CAD- en BIM bestanden openen, uiteraard ook Office-bestanden erin opslaan, SketchUp-bestanden, AutoCAD-bestanden (2D en 3D !) en Revit-bestanden.

Ook kunt u deze bestanden delen met bijvoorbeeld collega’s of projectpartners zodat alle informatie en bestanden die relevant zijn voor het project op één plaats kunnen worden gebundeld. U kunt het gehele project op een eenvoudige, maar vooral ook veilige manier delen zonder dat u een Virtueel Private Netwerk (VPN) moet opzetten, of uw eigen server moet openstellen voor anderen.

Het op deze manier openen en delen van een CAD bestand werkt eenvoudig en is snel, maar het versturen (per e-mail, Dropbox of WeTransfer) en het door de ontvanger downloaden en openen is nog steeds omslachtig.  De A360 Cloud Webspace is vooral geschikt om Autodesk-bestands-formaten te raadplegen. Met Autodesk A360 kunt u uw tekening direct vanuit bijvoorbeeld AutoCAD en Revit delen.

BIM 360

Zoals in de inleiding reeds aangehaald zijn de BIM 360 Cloud-faciliteiten specifiek afgestemd op AEC (Architectuur / Engineering / Construction) en zijn een reeks faciliteiten voorzien die heel specifiek ter ondersteuning van BIM-met-Revit uitgewerkt zijn. Merk nog op dat de meeste van deze Cloud Services via het Autodesk Subscription aan een Named Account gebonden zijn, let er dus op dat bij het beheer van uw Named Autodesk Account(s) deze services wel juist toegekend zijn . Meer hierover werd ook verduidelijkt in de C3A-Revit update-workshops.

Autodesk BIM 360 is een cloud-based platform dat u toegang geeft tot opslag op het web, een samenwerkings-werkruimte op het web, en cloud services om de manier waarop je ontwerpt, visualiseert, analyseert en simuleert te optimaliseren, en om uw werk met anderen te kunnen delen, altijd en overal. BIM 360 Docs geraakt ondertussen ingeburgerd bij de Revit-users, ook al omdat Autodesk de Collaboration for Revit (C4R) via het Bim 360 Docs platform laat verlopen sedert de release 2019 van Revit.

CDM (Collaboration en DataManagement) is steeds meer aan het evolueren naar Cloud-services, en Autodesk is de reeks BIM 360 faciliteiten stilaan aan het samenkoppelen … Stilaan krijgen we een betere kijk op de synergie tussen al die Cloud-faciliteiten die Autodesk aan het uitbouwen is.

fig.: een praktisch overzicht van het BIM 360 product-aanbod (aug. 2018), met BIM 360 docs als ruggegraat of basisplatform voor de specifieke modules BIM 360 Design, BIM 360 Glue en BIM 360 Build.

Specifieke faciliteiten, zoals Collaboration for Revit of C4R (zie dit voorgaande artikel in C3A-Wijzer ivm Revit Worksharing)  en Recap 360 (zie dit voorgaande artikel in C3A-Wijzer ivm Scan to Bim)  zijn voorheen al aan bod gekomen. De bundel faciliteiten via de nieuwe Insight 360 verdient ook aandacht: daar hebben we bij C3A ondertussen een aparte Insight-workshop voor uitgewerkt.

Cloud Rendering

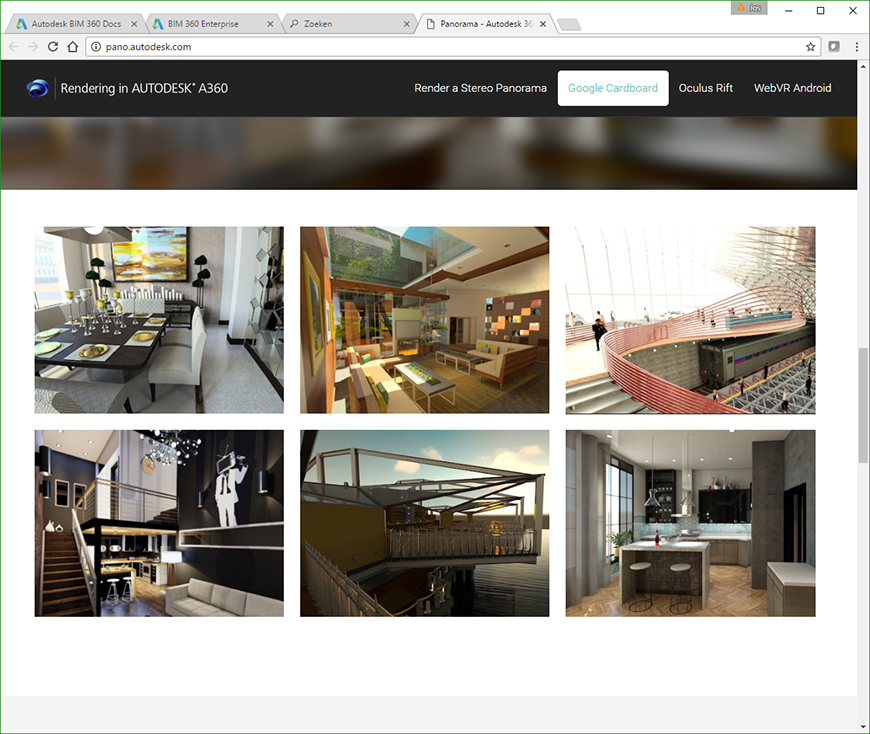

Fotorealistisch renderen via de A360 Cloud is stilaan ingeburgerd geraakt, en ondertussen wordt steeds meer verwacht van dergelijke presentaties, STILL-renderings zijn niet meer goed genoeg …

Zie bijv. deze   http://pano.autodesk.com/

Autodesk lanceerde op 21 juli 2016 Autodesk Live (voorheen bekend als "Project Expo"), een nieuwe interactieve visualisatie service die Revit gebruikers de mogelijkheid biedt om hun ontwerpen om te zetten in een volledig interactieve 3D-omgeving in de Cloud.

C3A-Workshops

In 2016, 2017, 2018 en recent in sept. 2019 werden enkele workshops rond dit thema verzorgd; hierbij een overzicht van de reeks Cloud-faciliteiten die we op deze workshops heel praktisch geïllustreerd hebben:

• A360 Drive, met de A360 Model Viewer: via de A360 Viewer kan je in uw webbrowser - zonder aanvullende software- meer dan honderd 2D en 3D design file-formaten delen met anderen en interactief raadplegen, bekijken, analyseren, enz. Deze Model Viewer in de Cloud vormt ook een essentiëel hulpmiddel voor overige BIM360-services.

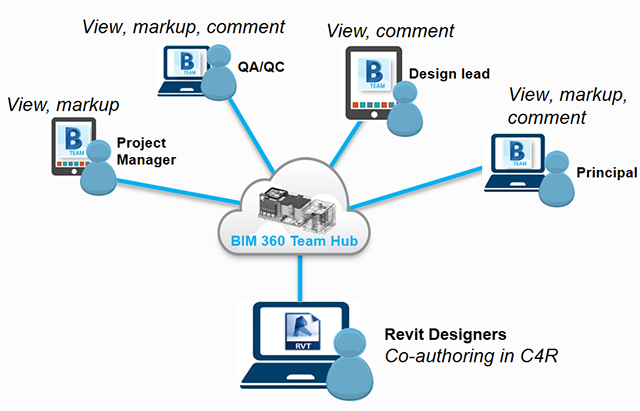

• BIM 360 Team is/was een hulpmiddel voor samenwerken waarmee architecten, ingenieurs en ontwikkelaars 2D- en 3D-ontwerp- en -projectbestanden kunnen bekijken, delen en zoeken in één centrale werkplaats. T.e.m. Revit release 2018 was dit het uitwisselingsplatform foor de Revit Central File bij Collaboration with Revit, maar vanaf Revit release 2019 heeft BIM 360 docs dit overgenomen.
• BIM 360 Docs: Beheer al uw projectdocumenten, -plannen en -modellen met één app. Deze BIM 360 docs is trouwens de ruggegraat voor de overige BIM 360 faciliteiten.
• BIM 360 Design: stel bouwprojectteams die gebruik maken van Revit met elkaar in verbinding met centrale toegang tot BIM-projectgegevens in de cloud. Dit omvat o.a. Collaboration for Revit met BIM 360 Docs als uitwisselingsplatform, samen met een nieuwe Design Collaboration module
• BIM 360 Glue: Verbind uw hele projectteam en vereenvoudig de werkstromen voor BIM-projectreview en -coördinatie. Wordt ondertussen ook wel de Navisworks in de Cloud genoemd
• BIM 360 Build: met o.a. Field Management en Project Management ...
• Insight 360: Revit-plug-in en analyse in de cloud om de energie- en milieuprestaties van een gebouw beter te kunnen beheren.
• Recap 360: een webgebaseerde omgeving die aanvullende functionaliteiten biedt op de Autodesk ReCap software, waarbij via Laserscanning en Fotomateriaal opgemeten data kan gevisualiseerd en voorbereid worden om in andere programma's zoals Autodesk Revit te gebruiken. Scan to Bim is realiteit geworden !
• A360/BIM360 cloudrendering: maak sneller fotorealistische beelden met een hoge resolutie in de cloud. En dat beperkt zich niet meer tot fotorealistische beelden, maar ook interactieve 3D panoramische renderings worden evengoed mogelijk. En een extra module zoals Enscape 3D voor Revit projecten bijv. zorgt eenvoudig maar heel eficiënt voor interactieve virtuele realiteit !

En ... Autodesk Buzzsaw ?

Autodesk Buzzsaw kan je beschouwen als de voorloper van BIM 360. C3A gebruikt Buzzsaw al sedert juni 2000 ... als een webservice met uitstekend instrumenten om al uw projectinformatie te beheren. Met de client-software, webaccess-browser en bijhorende viewers zijn uw projectdocumenten altijd en overal voor elk teamlid beschikbaar in hun meest recente versie. Autodesk Buzzsaw leidt de samenwerking binnen een project in goede banen en zorgt ervoor dat alle leden van het projectteam altijd beschikken over de meest recente, meest nauwkeurige informatie. Het automatiseert standaard bouwprocessen en versnelt de communicatie. Bovendien zorgt het ervoor dat u informatieaanvragen, ingediende plannen en wijzigingsopdrachten proactief kunt beheren. Met als resultaat: minder vertraging, minder fouten, minder miscommunicatie en minder budgetoverschrijding.

C3A.net, dat momenteel nog gebruik maakt van Buzzsaw, is een beveiligd online webplatform en staat voor een mix van webservices voor C3A-Userclubleden. Via C3A-Net krijgt elk C3A-Userclublid een login en paswoord, daarmee kunnen EXCLUSIEF C3A-Userclubleden steeds online de laatste versies van alle C3A-Extensies, C3A-Workshops en C3A-ondersteuning downloaden.

Autodesk stuurt erop aan om de overstap van Buzssaw naar BIM 360 docs te maken ...  We zijn dit grondig aan het voorbereiden, begin 2019 stappen we over voor het C3A.net naar een ander platform dan Buzzsaw, eventueel BIM 360 docs als het beheer van de duizenden users dit toelaat ...  Meer info volgt!

Meer details via de C3A-Workshop-bundel

Klik op deze links voor de uitgebreidere infobundels
 c3a-bim-360-workshop.pdf en
c3a-workshop-RevitWorksharing+BIM360Design.pdf

In dec. 2016, in aug. en nov. 2017, in aug. en nov 2018 én meest recent in sept. 2019 werden een reeks workshops rond dit thema verzorgd bij C3A. De begeleidende tekst of infobundel van deze workshop kan iedereen ook downloaden en inkijken via deze link:
c3a-bim-360-workshop.pdf  en
c3a-workshop-RevitWorksharing+BIM360Design.pdf

Op aanvraag kunnen we dit uiteraard voor een team C3A-Userclubleden nog wel herhalen. Laat maar weten of daar interesse voor is !

De BIM 360 workshops waren ook ter voorbereiding van onze deelname aan Architect at Work te Kortrijk 2017, op 27 en 28 april: daar werden deze BIM 360 faciliteiten als dé innoviteit van de recentste BIM-ontwikkelingen voorgesteld. In dit kader organiseerde C3A samen met enkele partners ook een wedstrijd  "hoe BIMt u het via de Cloud ?" De opmerkelijke resultaten kan je nalezen en inkijken via dit
