Elke bouwkundig tekenaar heeft behoefte aan een symbolenbibliotheek om zijn plannen aan te vullen en op te werken. De waaier is zeer ruim, het meest voor de hand liggend is de technische uitrusting van een gebouw. Blocks voor elektra, verwarming, sanitair en riolering zijn onontbeerlijk in een bouwaanvraag, en vergeet ook de noordpijl niet! Vaste en losse inrichting zoals meubilair en keuken mogen evenmin ontbreken, en personen, groen, voertuigen en tuin- of straatmeubilair maken het plaatje af.

C3A-Bibliotheek en bibtool

De C3A-Bibliotheek omvat meer dan 4000 voorbereide blocks, op ware grootte in millimeter op laag 0 getekend. Waar dat nuttig is beschikken deze blocks over attributen. Zo hebben de symbolen voor stopcontacten en schakelaars attributen voor onder meer merk en plaatsingshoogte.

Al deze bibliotheekelementen zijn in een folderstructuur georganiseerd, en in hun naamgeving werd de SfB codering aangehouden. Op die manier geeft de naam van het block een indicatie van zijn plaats en functie in het gebouw. Indien er van hetzelfde element meerdere zichten beschikbaar zijn, eindigt hun naam met de letter

• P voor planzicht
• Z voor zijzicht
• V voor vooraanzicht en
• A voor achteraanzicht.

Voor elk bibliotheek element is het invoegpunt aangeduid dmv een groen symbooltje. Waar dat zinvol is wordt in rood bijkomende info zoals een afmeting meegegeven.

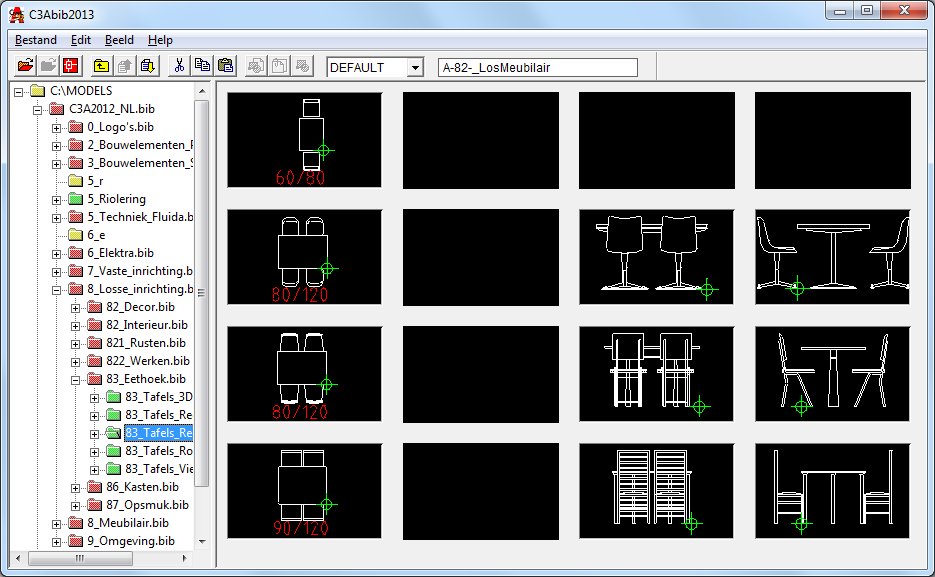

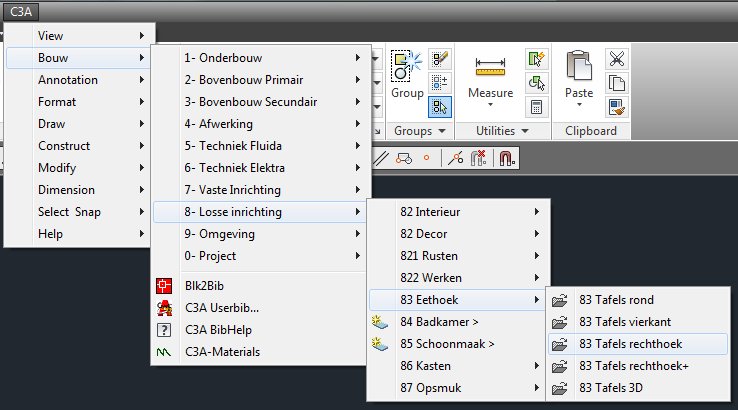

Vanuit een full AutoCAD kan men via een menusysteem de bibtool op elke gewenste pagina openen.

Door een dubbelklik op het gewenste bibelement komt men terug in de AutoCAD tekenomgeving, waarbij het gekozen element aan de aanwijzer hangt.

Elke map bevat ook een tekstbestand waarin een variabele wordt bijgehouden welke bepaalt op welke laag het block wordt ingevoegd. Ook hier wordt de SfB codering gehanteerd.

Indien de laag nog niet in de tekening aanwezig is, wordt deze op de achtergrond aangemaakt.

Met AutoCAD LT is deze bibtool eveneens bruikbaar, doch met een aantal beperkingen. Zo kan men de bibtool niet vanuit AutoCAD LT op een specifieke pagina openen, en het invoegen van een bibliotheekelement gebeurt op de actieve laag.

Userbib

Dezelfde bibtool laat ook toe een eigen userbibliotheek aan te leggen. De gebruiker heeft de mogelijkheid de blocks welke hij reeds in z’n tekeningen heeft gebruikt naar z’n userbibliotheek over te brengen. Daarbij is hij vrij in de naamgeving en het aanleggen van de mappenstructuur, als is het natuurlijk aan te bevelen om ook daar een goed beheersbare klassificatiemethode te hanteren. Makkelijkst is het om indien mogelijk ook de SfB codering aan te houden.

In de full AutoCAD verloopt dit invullen van een eigen bibliotheek via LISP-functies, zodat dit een semi-automatisch proces is. Daar AutoCAD LT geen externe programmering zoals LISP ondersteunt, zal de gebruiker in dat geval de elementen manueel aan de bibliotheek moeten toevoegen.

De door de gebruiker gecreërde userbibliotheken kunnen zonder meer naar een andere computer of een netwerkschijf gekopiëerd worden, zodat meerdere gebruikers binnen dezelfde organisatie er toegang toe hebben.

Uiteraard beschikt de bibtool over een uitgebreide online Help functie.
