Samenwerking REVIT Architecture 2009 en 3ds MAX Design 2009

3ds MAX Design is duidelijk “REVIT Architecture’s new best friend” geworden, sedert de release 2009 van Revit waarbij de Mental Ray Rendering van 3ds MAX in Revit ingebouwd werd. Zoals u op de achterkaft van deze C3A-Wijzer kan zien, zijn we bij C3A daar ook mee aan het experimenteren...

Opbouw virtueel gebouwmodel in Revit Architectecture 2009...

Steeds meer C3A-Userclubleden bouwen gedetailleerd uitgewerkte 3D gebouwmodellen met REVIT Architecture. En vanaf REVIT Architecture 2009 zijn de Render-faciliteiten en kwaliteiten in Revit zelf wel spectaculair toegenomen, maar software zoals 3ds MAX Design gaat hier duidelijk nog een sprong verder, met veel betere finetuning van de renderings en t.e.m. allerlei animatietechnieken.

De geometrie van een REVIT Architecture model kan via DWG bestandsexport in de Autodesk 3ds Max applicatie overgebracht worden (de methode t.e.m. de release 2008), waarna met deze Visualizatie-applicatie de beste renderings kunnen gemaakt worden. De release 2009, met de nieuwe Mental Ray Render-faciliteiten in Revit en de export-faciliteit via FBX-formaat rechtstreeks naar 3ds MAX, zal de samenwerking tussen REVIT 2009 en 3ds MAX Design 2009 sterk bevorderen.

en afwerking van de visualisatie in 3ds MAX Design 2009

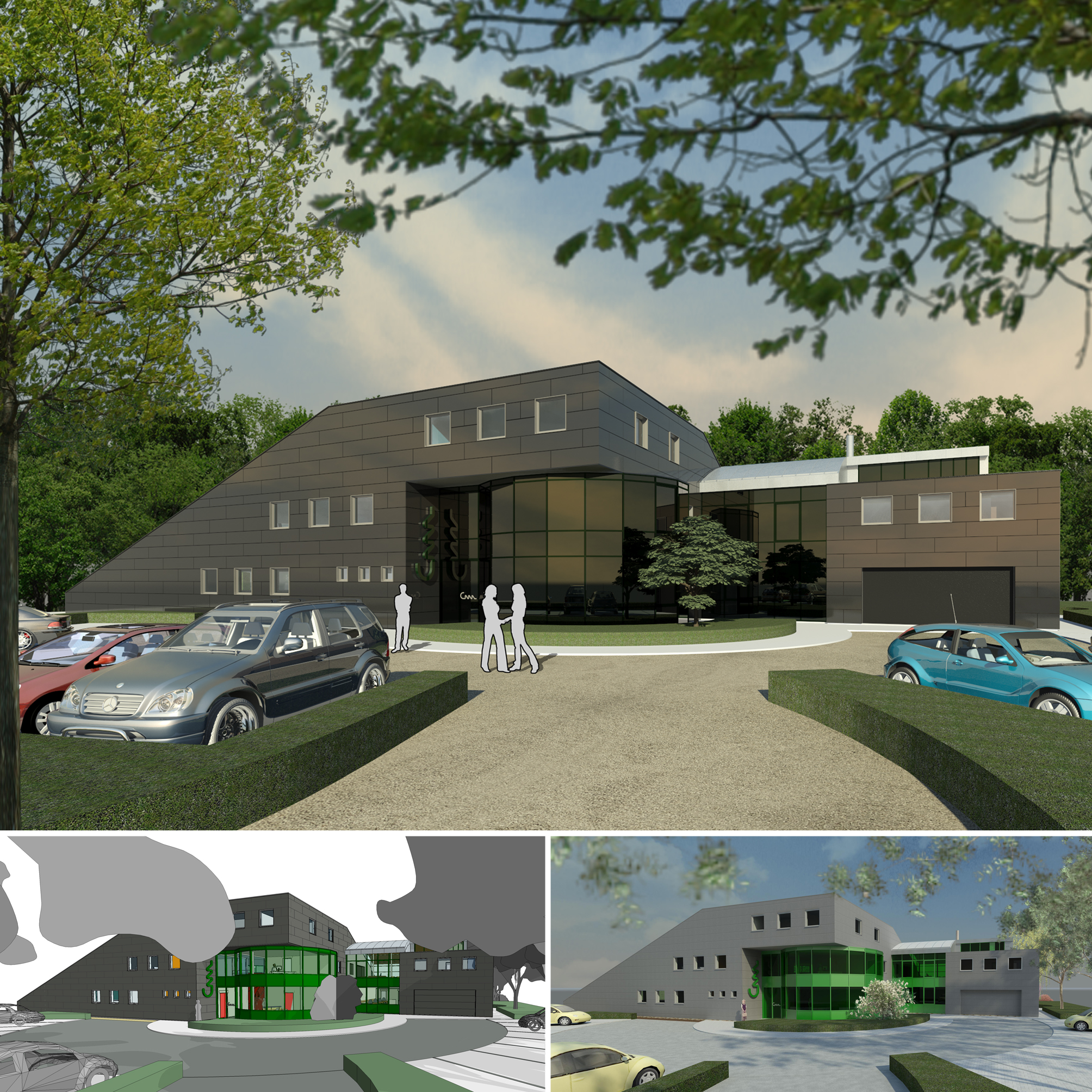

Onder : Virtueel BIM Model in REVIT Architecture, met een eenvoudige Shading en Rendering in Revit 2009

Ontwerp en realisatie in Revit Architecture door arch. Jos Vandamme.

Boven: Rendering in 3ds MAX Design 2009, met hetzelfde REVIT-model als basis.

Visualisatie in 3ds MAX door int.arch. Sebastiaan Van Damme.

Op C3A-Net is een WhitePaper te vinden die de workflow bij deze samenwerking tussen Revit en 3ds MAX meer in detail uiteenzet. De voorinstellingen in Revit qua visibility vooraleer de Export naar het FBX-formaat uitgevoerd wordt, en de wijze waarop in 3ds MAX via de nieuwe Scene Explorer controle over het project geboden wordt, vragen toch wel wat aandacht om dit efficiënt te laten verlopen. Uiteraard is ook wel wat kennis en ervaring vereist om in 3ds MAX zo’n geïmporteerd model vlot en verfijnd af te werken...

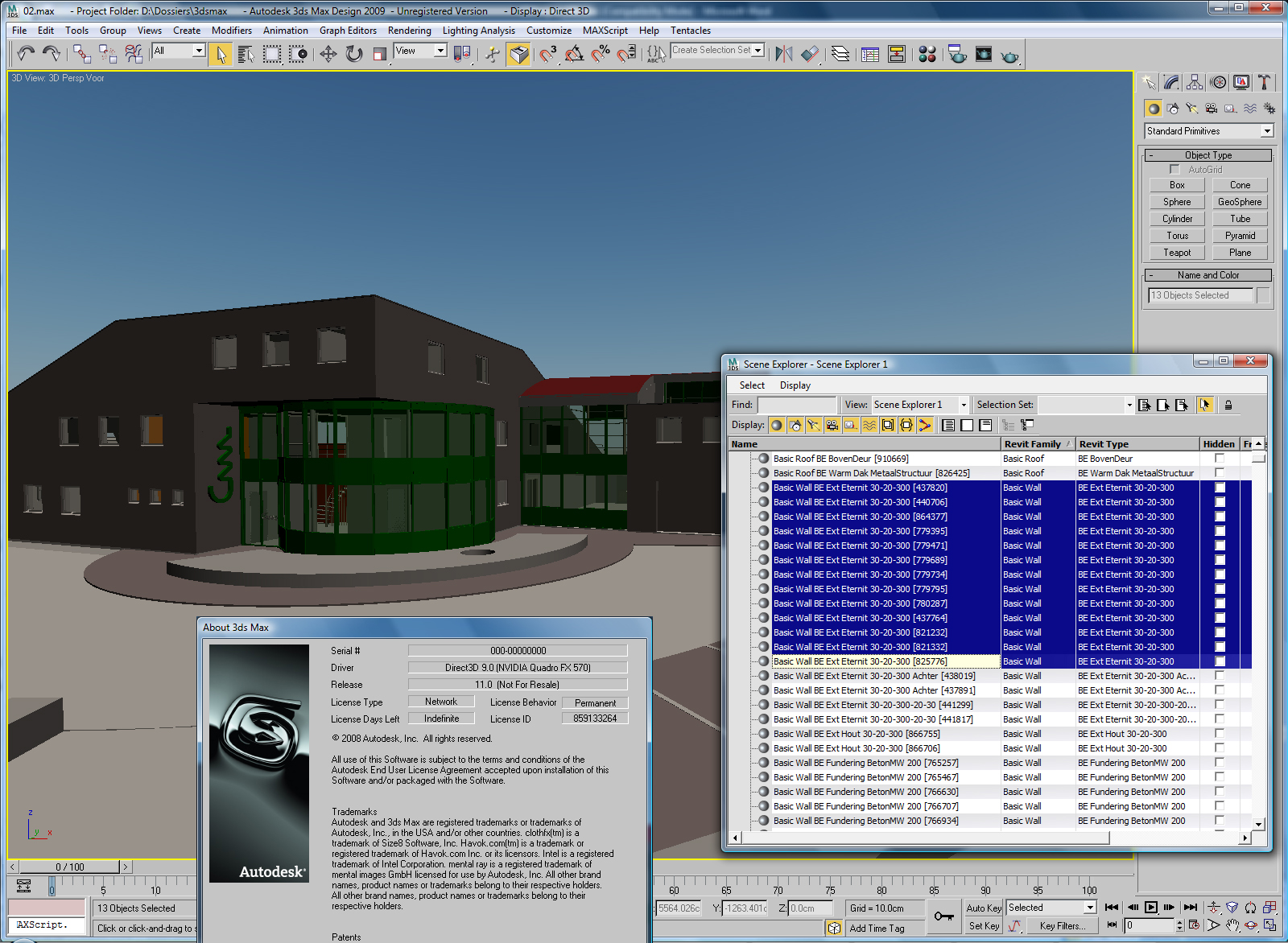

In de figuur bovenin ziet u dat 3ds MAX de Revit Families en Type elementen selecteerbaar en controleerbaar maakt conform de typische structuur van het Revit architectuurmodel. Uiteraard komen deze technieken ook wel aan bod in de C3A-cursussen!
