REVIT Phasing: de tijdslijn in een bouwproject

Visualisatie met Revit van het C3A-Gebouw toestand 1994, en daaronder een visualisatie van het C3A-Gebouw nà de uitbreiding in 2009 (render al gemaakt in 2008 van het Virtueel Model in REVIT).

Deze REVIT faciliteit wordt in de C3A-basiscursusreeks REVIT maar heel even aangeraakt, vandaar dat we aanvullend een specifieke workshop rond deze faciliteit uitgewerkt hebben. Op woensdag 17 dec. 2014 verzorgen we nog eens deze workshop, exclusief voor C3A-Userclubleden met Revit-ervaring ...

Niet enkel bij bouwprojecten die in fases uitgewerkt worden, maar ook in situaties met renovaties, bestaande toestand, afbraak en nieuw te bouwen delen biedt dit heel nuttige faciliteiten. Inspelen op de tijdslijn in een bouwproject is voor de visuele voorstelling heel nuttig, maar ook voor het genereren van meettabellen gebaseerd op de gewenste fase is deze techniek uiterst interessant.

De tijdslijn in een bouwproject

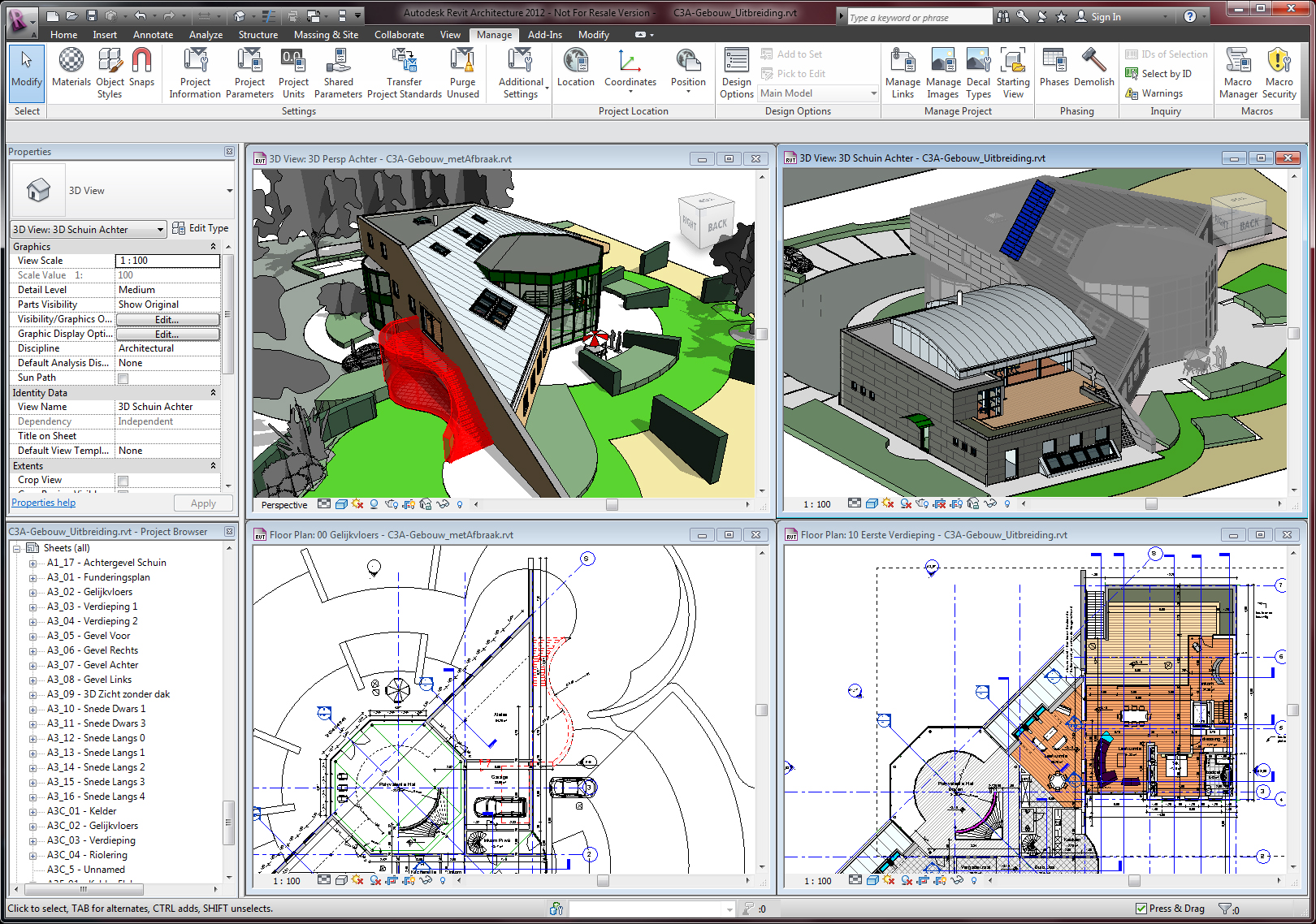

fig.: de uitbreiding van het C3A-Gebouw is een uitstekend voorbeeld om fasering in REVIT praktisch te illustreren.

Fasering in Revit gaat eigenlijk over de evolutie doorheen de tijd. Fasering in Revit laat het verschil zien tussen verschillende tijdsperiodes in de opbouw/afbraak van een bouwproject. Deze fasering kan per view de Revit elementen wel, niet of anders weergeven volgens een bepaalde filter-regel. Niet enkel bij bouwprojecten die in fases uitgewerkt worden, maar ook in situaties met renovaties, bestaande toestand, afbraak en nieuw te bouwen delen biedt dit heel nuttige faciliteiten. Inspelen op de tijdslijn in een bouwproject is niet enkel voor de visuele voorstelling heel nuttig, maar ook voor het genereren van meettabellen gebaseerd op de gewenste fase is deze techniek zeker interessant.

Elk object heeft twee fase-eigenschappen: Phase Created of in welke fase het object aangemaakt werd, en Phase Demolished of in welke fase het object afgebroken wordt:

Daarnaast heeft een Revit View twee fase-eigenschappen: de referentiefase waarnaar de fase-filter verwijst, en de fase-filter, die bepaalt welke elementen op welke wijze dienen weergegeven te worden. Bijv. de af te breken bouwelementen worden in 3D in rood-transparant met stippellijnen weergegeven...

Er zijn heel wat specifieke Revit-technieken met betrekking tot deze fasering, veel meer dan in dit beknopt artikel aan bod kan komen. Bijv. deuren en ramen die gemodelleerd worden in een latere fase, geven volle wanden met infills in een vorige fase. En als je een wand afbreekt, dan zijn meteen ook de deuren en ramen erin mee afgebroken. Meerlagige vloeren en wanden zijn steeds in hun geheel één fase ; om ze toch in fases op te delen dienen ze per laag of groep lagen opgesplitst en gemodelleerd te worden.

De Phase Filters die per view ingesteld worden kunnen naar wens opgezet worden, waarbij telkens het voorkomen van de New, Existing, Demolished en Temporary elementen op een of andere wijze kan weergegeven worden

Af te Breken...

fig.: de Demolish-tool in Revit is gewoon een hamer om de bouwelementen in de huidige fase af te breken door erop te kloppen …

Bij een project waar te slopen en nieuw te bouwen samen in één fase zit kan je eenvoudig alles weergeven, waarbij onderscheid kan gemaakt worden tussen wat gesloopt wordt en wat nieuw is.

De Demolish tool in de toolbar (het Revit hamertje waarmee we kloppen op de af te breken elementen) zorgt er eenvoudig voor dat de referentiestatus van dit af te breken object in de actieve view “Phase Demolished” wordt.

fig. onderin: drie fases in de C3A-workshop-oefening

Door in de views waarin bijv. de uitbreiding uitgewerkt wordt de Fase in te stellen als Uitbreiding krijgen alle nieuw gecreëerde bouwobjecten vanzelf deze Uitbreidings-fase als eigenschap. De Revit-gebruiker hoeft dus niets speciaal hiervoor te doen, dit gaat vanzelf afhankelijk van de Fase Status van de view waarin gewerkt wordt.

Meetstaat per fase

Bij het genereren van de Schedule Tables of meetstaat-tabellen kan uiteraard de fase mee aangegeven worden. Zodat de meetstaat van het bestaande, het af te breken en het nieuw te bouwen eenvoudig af te leiden is.

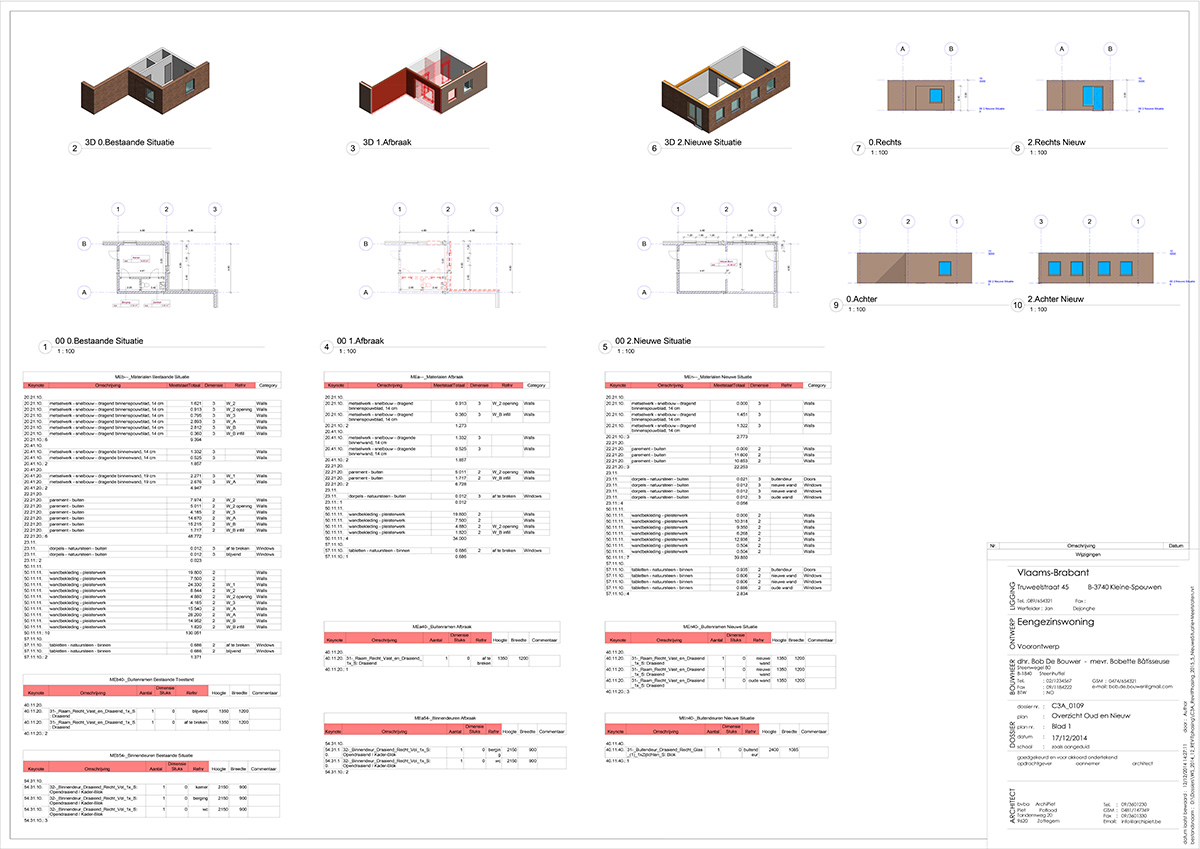

fig.: drie fases in de C3A-workshop-oefening, met de meetstaat-tabellen van de af te breken én nieuw te bouwen materialen.

Via DEZE LINK kan je dit voorbeeld met wat meer details op een A0.pdf downloaden, C3A-Userclubleden kunnen dit voorbeeld in stap-voor-stap uitgewerkte *.rvt-bestanden (én de volautomatisch gegenereerde meetstaat-tabellen in .xlsx-formaat) digitaal downloaden via C3A.net.

Praktische Voorbeelden

Heel nuttig om via enkele uitgewerkte voorbeelden uit onze Vlaamse bouwpraktijk te zien hoe collega’s dit al aangepakt hebben bij bepaalde projecten. Vandaar dat we ter voorbereiding van deze workshop een oproep naar alle C3A-Userclubleden gestuurd hebben, met de vraag om een of ander REVIT-project waar deze Phasing-techniek in REVIT toegepast werd, als voorbeeld eens te laten zien...

Tijdens de workshops kunnen we deze voorbeelden wel illustreren in het native RVT-formaat, maar dergelijke voorbeelden worden niet zomaar aan iedereen beschikbaar gesteld in dit RVT-formaat. De PrintScreens in de infobundel van deze workshop bieden voor allen die deze infobundel achteraf nog eens inkijken toch een indruk van de vele mogelijkheden...
