Eerste Bouwfabrikanten stellen Revit-Families ter beschikking via C3A.Net

Het gebruik van AutoCAD Revit Architecture neemt steeds verder toe binnen onze C3A-Userclub en dit is een aantal innovatieve en vooruitstrevende fabrikanten niet ontgaan. In opdracht van een aantal fabrikanten en in samenwerking met Prodesk heeft C3A een aantal Revit-families laten uitwerken. Deze families zijn voor elke Revit-gebruiker uit de C3A Userclub via C3A.Net Buzzsaw (C3A-Materials) downloadbaar. De families kunnen daarbij zonder meer aan de Localizer worden toegevoegd.

Het spreekt voor zich dat dit een eerste aanzet is en andere fabrikanten (van bijvoorbeeld deuren, ramen, poorten, liften,...) ook op interessante ideeën kan brengen. Onderstaand lichten we alvast het globale concept nog even toe en staan we stil bij voorbeelden van Monier (ex-Lafarge) en Betafence.

AutoCAD Revit Architecture

Revit, met de overgang van (Auto-)CAD naar BIM, is toch wel dé meest spectaculaire vernieuwing in het IT-arsenaal van de architect-ontwerper. Revit Architecture werkt zoals u denkt, zodat u op een natuurlijke wijze en in alle vrijheid kunt ontwerpen en op een efficiënte manier kunt leveren. Omdat het doelgericht is ontworpen voor het modelleren van bouwkundige informatie (BIM) wordt iedere wijziging – op ieder tijdstip en op iedere plek - automatisch gecoördineerd door uw hele project heen.

Revit is eenvoudigweg een betere manier van werken, zorgt voor meer plezier in uw werk en verbetert de coördinatie en kwaliteit van uw bouwprojecten. Deze software is speciaal ontwikkeld voor de modellering van gebouwen en dankzij zijn parametrische wijzigings-technologie kunt u alles, altijd en overal wijzigen: Revit zorgt voor coördinatie van uw wijzigingen door het hele project. Al uw ontwerpgegevens zijn gecoördineerd, consistent en volledig.

Het succes van Revit bij ontwerpers/architecten is een aantal innovatieve fabrikanten niet ontgaan zodat zij als één van de eersten ook hun productdata via Revit-families beschikbaar wensen te stellen aan architect-ontwerpers.

Het spreekt voor zich dat het reeds beschikbare C3A.Net Platform naast bestekteksten en CAD-details ook voor Revit-families het perfecte doorgeefluik vormt van deze bouwdata.

Concept C3A-Materials

Sinds begin oktober 2006 is C3A gestart met C3A.Net als extranet voor alle C3A-Userclubleden. Naast de typische C3A-ondersteuning zoals het downloaden van de C3A-Extensies en de CAD-bibliotheken kon u ook al meteen via C3A.Net al uw projectdocumenten uitwisselen met uw externe bouwpartners.

Het gebruik en succes van C3A.Net illustreert zich nog best van al in onderstaande grafiek. Sinds de start in oktober 2006 zijn reeds meer dan 2000 professionale gebruikers actief op C3A.Net!

Bouwfabrikanten op C3A.Net

Download bestekteksten en CAD-Details

Architect_at_Work (mei 2007) was hét start-event voor de lancering van de C3A-Bouwfabrikanten op C3A.Net. Ondertussen hebben zich reeds 27 bouwfabrikanten aangemeld op C3A.Net die dit platform nu ook gebruiken voor de verspreiding van hun productdata. Als voorschrijver kan u met uw huidige login op C3A.Net nu ook van deze faciliteit gebruik maken en fabrikanten-bestekteksten en CAD-details downloaden.

Hoe gebruiken?

Vele C3A-Userclubleden hebben zich reeds aangemeld op C3A.Net en kunnen – mede dankzij onze vaak herhaalde workshops - dit Buzzsaw-platform al vlotjes gebruiken. Ondertussen vinden ook steeds meer niet-leden hun weg naar dit extranet en noteert C3A op vandaag reeds meer dan 2000 professionele gebruikers.

Zoals u in de screenshot onderaan kan zien, vindt u onder de hoofdmap “20_Fabrikanten” een overzicht van fabrikantenfiles die u vlotjes kan downloaden (drag en drop!) op uw systeem.

Revit-families op C3A.Net

Monier en Betafence (samen met VM Zinc, Beltrami, Douterloigne en Eternit) hebben hierbij als eerste fabrikanten Revit-families laten aanmaken. Onderstaand krijgt u alvast een preview van Revit-families beschikbaar via C3A.Net.

Monier

Monier heeft meerdere families aangemaakt welke de verschillende types dakpannen voorstellen die de firma op de markt brengt. Meer specifiek zijn een groot aantal detailtekeningen uitgewerkt.

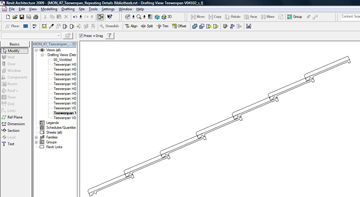

Voor elke genre pan is daarnaast nog een lijngebaseerde family voorzien waarmee de Revitgebruiker snel en eenvoudig de dakpannen kan voorstellen in een dakdoorsnede.

Betafence

Betafence liet een aantal Betafence draadhekwerken uitwerken als Curtain Walls. Hierdoor verkrijgen we de flexibiliteit welke noodzakelijk is om willekeurige lengtes te kunnen uittekenen. Deze draadhekwerken vormen een gamma waarbij kan worden gekozen uit een aantal combinaties van voeten, palen en draadwerk; dit alles in de in het assortiment voorziene hoogtes.

Doordat we de families baseerden op curtain walls was het mogelijk een doorgedreven scheduling uit te werken. Ongeacht de gebruikte mix van palen of panelen krijg je een lijst met de aantallen per type. Daarnaast wordt er ook elk hek als geheel opgelijst, met vermelding van type paal en paneel inclusief de totale lengte van het hek. Als extraatje gooiden we er nog een speciaal voor deze hekken ontwikkelde tag ertegenaan.
