C3A-REVIT Family dag donderdag 11 jan. én dinsdag 16 jan. 2007

De voorbije twee jaren (kalenderjaar 2005 en 2006) zijn al vijftien REVIT basiscursusreeksen bij C3A doorgegaan, waardoor we ondertussen toch al zo’n tweehonderdtal REVIT-gebruikers in onze C3A-Userclub mogen tellen. Een snel groeiende familie: in 2006 hadden we méér dan dubbel zoveel cursisten als in 2005 ! En vanaf halfweg januari 2007 lanceren we zelfs drie groepen Revit-starters tegelijk met zo’n vijfdaagse C3A-cursusreeks, zodat deze familie snel kan blijven groeien...

Alle REVIT gebruikers kennen ondertussen de impakt van de Revit Families. Een goede kennis van de Family Editor en een grondig inzicht in de opbouw van de elementen is wenselijk om heel creatief met Revit te kunnen omspringen en in alle vrijheid alle ontwerpen te kunnen uitwerken.

Op donderdag 11 januari 2007 én dinsdag 16 januari 2007 worden (nog eens) enkele C3A-Revit Family Days georganiseerd, bedoeld om de Revit Families beter te leren kennen én om de familiebanden tussen de Revit gebruikers nauwer aan te halen...

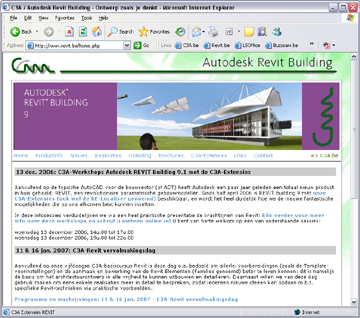

Hier kan je een up-to-date overzicht van Revit in onze regio vinden.

REVIT Users Family

De Revit gebruikersgroep is nu snel aan het groeien, zowel wereldwijd als in onze C3A-regio. Ondertussen hebben we vanuit C3A bij àlle zeven de architectuuropleidingsinstituten in Vlaanderen (allen ook aangesloten bij onze C3A-Userclub) schoollicenties Revit Series geleverd, en vanuit ieder instituut zijn er al één of meerdere CAD-docenten die onze C3A-Revit-cursus al gevolgd hebben. Bij verschillende instituten staat Revit Building al op het cursusprogramma van de studenten, wat uiteraard beloofd voor de toekomst. En in de inleiding van dit artikel kon u al lezen dat de groep gebruikers in de Vlaamse Ontwerpburo’s opmerkelijk aan het groeien is...

De ontwerpers die van start gaan met Revit komen vanuit verschillende richtingen: AutoCAD (LT) gebruikers die ineens de stap naar Revit zetten, ADT-gebruikers die wel eens een stap verder willen zetten, en steeds meer CAD-gebruikers van andere software die hun voordeel zien bij de stap naar deze Autodesk Revit Building met de aanvullende C3A-Extensies en Services. De CAD-voorkennis bij al deze Revit-starters draagt zeker ook bij tot de snelle start die vele gebruikers nemen!

De gelocaliseerde C3A-Extensies voor deze software, samen met de introductie via infosessies, workshops en cursussen bij C3A dragen zeker ook bij tot deze opmerkelijke groei. Voor de verdere uitbouw blijkt het absoluut wenselijk dat duidelijke afspraken gehanteerd worden bij de opmaak van de Revit Families, zodat Families van diverse ontwerpers zonder conflicten samen kunnen gebruikt worden. De C3A-Extensies voor Revit (of de BE-Localiser – zie het uitgebreide artikel in een vorige C3A-Wijzer) zijn trouwens vooral bedoeld om deze richtlijnen vast te leggen én een basisreeks Families klaar te stomen voor gebruik. Goede contacten en afspraken tussen de Revit Users moeten er zeker toe leiden dat we sneller, meer én betere Revit Elementen uitgewerkt krijgen die we onder de groep gebruikers kunnen uitwisselen. Vandaar dat we allerlei stappen ondernemen om de contacten tussen de Revit gebruikers te stimuleren.

Als uitwisselingsplatform hebben we ondertussen ook specifieke Revit-folders op ons C3A.Net Buzzsaw-ExtraNet opgezet. Dit vormt niet enkel een platform om alle nieuw uitgewerkte Families beschikbaar te stellen, maar is ook een webstek waar alle (soms omvangrijke) bestanden, vragen en discussies door alle gebruikers uit te wisselen en te volgen zijn.

Tijdens onze vijfdaagse cursusreeksen worden wel wat contacten gelegd tussen die groep cursisten, maar zo’n ruimer opgevatte Family-dag, waar we graag zoveel mogelijk gebruikers op samen krijgen, kan de contacten en afspraken tussen de gebruikers zeker verder vooruit helpen.

REVIT Elements Family

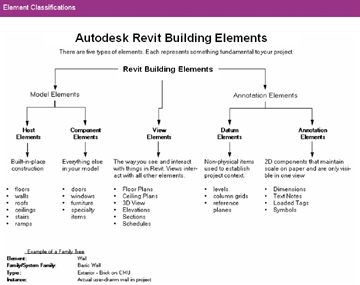

In Autodesk Revit wordt een bouwproject uitgewerkt door het omschrijven en samenstellen van elementen. Deze elementen representeren vooral de verschillende gebouwelementen, maar ook annotaties (levels, grids, referentielijnen en dimensioneringen) zijn elementen voor Revit. Zelfs de Views (de manier waarop we de elementen zien en er interactief kunnen mee omspringen) worden als Revit Elementen beschouwd.

Intern in de Revit Database worden deze elementen in een boomstructuur opgebouwd, bv:

• Element: Wall
• Family: Basic Wall
• Type: Exterieur – Spouwmuur
• Instance: specifieke muur in een project

De Building Model Elementen worden duidelijk onderscheiden in Host Elementen (veelal ook de System Families) en alle overige Component Elementen (of Standard Families). De System Families zoals de Walls, Floors, Roofs en Stairs vormen de constructie-elementen die in hun basis-samenstellingen al in de Revit projecten opgeslagen zitten. De overige Standard Families zoals deuren en ramen, meubels, enz. , worden in aparte bibliotheekfolders georganiseerd en indien nodig geladen in een bepaald project.

Deze families kunnen in alle vrijheid uitgewerkt worden, met alle mogelijke varianten. Bij de System Families zijn heel specifiek structuren bedacht (zoals de typische Wall, Floor en Roof constructieopbouw in Revit), maar voor de overige Standard Families zijn alle mogelijke elementen te bedenken en aan te maken.

In de BE-Localiser of C3A-Extensies zijn niet enkel een basisset “gelocaliseerde” bouwelementen voorbereid, maar is ook een uitgebreide beschrijving uitgewerkt, zodat iedereen gemakkelijk de weg kan vinden om zelf bouwelementen erbij uit te werken conform de omschreven richtlijnen.

In alle geval was het wenselijk en nodig om eerst te bouwen aan een family Revit-gebruikers vooraleer de Revit Families verder uit te werken. We verwachten trouwens dat de Revit gebruikers zelf de beste initiatiefnemers kunnen zijn om onze bouwelementen-bibliotheken verder uit te bouwen, en dat de elementen die aldus in de praktijk gevormd worden uiteraard ook het best op onze bouwpraktijk zullen afgestemd geraken!
