C3A-REVIT-Extensies release 2011

Samen met de lancering van REVIT Arch. 2011 halfweg april waren ook meteen de C3A-REVIT-Extensies beschikbaar voor alle C3A-REVIT-Users via C3A-Net. Naar jaarlijkse gewoonte werden heel wat gebruikerservaringen van het afgelopen jaar verwerkt in onze vernieuwde C3A-REVIT-Template én bijhorende bouwelementen, en via de vernieuwde documentatie maar vooral via een reeks workshops wordt dit zo goed mogelijk overgebracht naar alle C3A-Revit-gebruikers.

Hét aandachtspunt voor onze C3A-Revit Extensies bij de recentste releases is de meetstaat-bouwdata-extractie, via goed voorbereide Schedule/Quantities views en de integratie van de meetstaatcodering bij de elementen en materialen, zodat meteen bruikbare meetstaten uit ons REVIT BIM-model kunnen gefilterd worden. REVIT wordt zo in de praktijk heel wat meer dan alleen maar tekeningen produceren!

Vernieuwde REVIT-Template

De system families wanden, vloeren en daken werden helemaal herwerkt, met samenstellingen conform de huidige bouwpraktijk (cfr. isolatie e.d., diktes ...) Van deze hierboven genoemde systeemfamilies en ook de schrijnwerkfamilies werd ook de naam aangepast, met de SfB-codering (ook onderdeel van de Bouwdata PB codering), als basis op alle Systeem-Families én Model-families toegepast!

In de Object Styles zijn reeds een aantal default materialen ingevuld, zodat bijv. schrijnwerk een bruikbare shaded/render voorstelling krijgt. Aansluitend hierop zijn de schrijnwerkfamilies in die zin aangepast. Binnen de families zijn voortaan geen materialen meer gedefiniëerd, alles is ByCategory ingesteld zodat ze de materialen aannemen zoals in de template is ingesteld.

Alle overige vernieuwingen in de template zijn er op gericht om nog meer informatie uit het gebouwmodel te halen. Zo zijn er bijv. tabellen toegevoegd waarmee men aan geselecteerde ramen ventilatieroosters toekent en hun lengte kiest in functie van het te bereiken debiet.

Keynotes

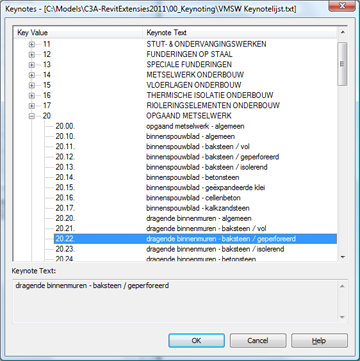

Hét instrument om orde te scheppen in een chaos van objecten, elementen en materialen. In de Type eigenschappen van de objecten, bij de Identity Data, vind je een parameter Keynote. Indien er een keynote lijst aan het project gekoppeld is, kan je uit deze lijst een keynote code selecteren.

Elke system family, en ook alle raam- en deur families en zowat alle materialen kregen een keynote mee. Bij de wanden, vloeren en daken is er voor de samenstellende delen ook bij de materials een keynote voorzien. Dit laat toe om hoeveelheden per materiaal te gaan extraheren en meetstaatlijsten te genereren. Er zijn nieuwe tags voorzien die de keynote waarde en omschrijving van het getagde object weergeven in de views. Een keynote lijst is een tekstbestand dat is opgesteld volgens een eenvoudige hiërarchie.

Vernieuwde Materialen

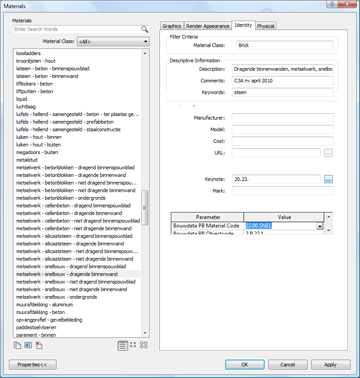

De volledige materialenlijst in de template werd grondig herwerkt, waarbij elk materiaal in de Identity tab een keynote code en Bouwdata PB-codes (op Object en Materiaal-nivo) heeft meegekregen:

Dankzij een uitgekiende keynote lijst kunnen we afzonderlijke schedules opstellen volgens keynote code voor objecten en materialen. Uiteraard zitten deze klaar voor gebruik in onze C3A-Template.

Toepassingsgerichte Schedules

Verschillende “soorten” schedules zijn opgezet. Enerzijds zijn er de tabellen met sleutelwaarden (keynotes) die bijkomende parameters vormen voor objecten. Om dit even te verduidelijken: men kan via de keynote techniek een Room-object de parameter “bestemming” toewijzen. De waarde van die parameter komt uit zo’n Z-tabel. De reden waarom de naam van deze tabellen met een Z begint, is louter om ze gegroepeerd en onderaan de project browser te houden, daar men deze lijsten in de praktijk slechts zelden zal wijzigen.

Een aantal specifieke tabellen slaan op specifieke info te koppelen aan de Revit Rooms of Ruimtes, waar heel wat bruikbare meetinformatie uit al te leiden is. De “werkbladen” Schedules zijn daar een belangrijke hulp bij.

Al deze bijkomende informatie laat ons toe om allerlei meettabellen op te stellen, bijv. voor het statistisch formulier, de verwarming van de ruimtes en het berekenen van hun ventilatie. Al deze berekeningen gebeuren volautomatisch aan de hand van de eigenschappen van de objecten en de informatie vervat in de Z-tabellen. Ook zijn er schedules toegevoegd die de hoeveelhedenstaten geven volgens artikel, component en materiaal.

Per verdieping zijn nieuwe zichten toegevoegd, voornamelijk voor vlekkenplannen ten behoeve van ruimtegebruik, ventilatie, verwarming en vloerafwerking. Ook is er een areaplan voorzien waarop de aanduidingen i.v.m. hemelwater kunnen worden aangegeven: groendak, verharding doorlatend... Dit areaplan is gekoppeld aan een schedule waarin een deel van de informatie bestemd voor de aanstiplijst Gewestelijke Stedenbouwkundige Verordening Hemelwater wordt berekend.

Voor al deze vlekkenplannen is er uiteraard ook een color scheme voorzien, dat reeds aan de respectieve zichten werd gekoppeld. Op deze zichten is de bijhorende view template toegepast, en er werd een color scheme legende in geplaatst.

C3A-Gebouw als testproject

Om de C3A-Template vooraf grondig te testen werd het C3A-Gebouw nog maar eens helemaal herbouwd met de nieuwe template. Dit was niet enkel een test voor de template (er werden inderdaad heel wat aspecten nog bijgestuurd tijdens die praktijkervaring), maar meteen werd ook de cursushandleiding voor de C3A-basiscursus helemaal herwerkt. Wat ook nodig was, gezien de weeral vernieuwe userinterface met Ribbon bij REVIT 2011...

Fig.: de vernieuwde Schedule/Quantities views in de C3A-REVIT-Template. met de view “01 Stat.Form. Huisvesting” als voorbeeld...

Overleg-workshops en vervolg...

Op woensdag 23 juni 2010 organiseerden we nog enkele specifieke workshops, aanvullend op de Update-workshops, bedoeld voor onze meest geavanceerde REVIT-gebruikers waar we deze werkmethodiek bespreken en illustreren aan de hand van verschillende voorbeelden uit de praktijk. De feedback die we tijdens zo’n sessies van onze gebruikers krijgen is absoluut waardevol om de verdere ontwikkelingen in goede banen te leiden, én om in te spelen op de verwachten die in de praktijk leven.

Wordt vervolgd...
