Autodesk REVIT Structure en MEP voor REVIT Architecture gebruikers

De afgelopen drie jaar zijn al meer dan driehonderd C3A-Userclubleden met AutoCAD REVIT Architecture Suite goed opgestart. Allen die de C3A-basiscursusreeks Revit gevolgd hebben beseffen heel goed dat Revit méér is dan CAD, en dat de digitale integratie van de diverse disciplines in de bouwsector met Revit werkelijkheid kan worden...

Op woensdag 23 januari 2007 worden enkele workshops georganiseerd om de Revit Architecture gebruikers te laten kennis maken met de Revit-oplossing bedoeld voor de structural engineering en de technische uitrusting van gebouwen, zodat we onze Architectuur-projecten in Revit gepast kunnen organiseren ter voorbereiding van Structure en MEP. En wellicht dat een aantal C3A-Userclubleden direct interesse kunnen krijgen om ook deze modules samen met Revit Architecture in gebruik te nemen.

Autodesk REVIT Architecture

Figuur: zie de aankondiging op de C3A-Website voor de Revit Kennismakingsinfosessies op woensdag 9 janauri 2008 bij C3A.

Aanvullend op de typische AutoCAD Architecture voor de bouwsector (of ex-ADT) heeft Autodesk een paar jaar geleden jaar een totaal nieuw product in huis gehaald: Revit, een revolutionaire parametrische gebouwmodeller. Over Revit Architecture is in voorgaande uitgaven van deze C3A-Wijzer al heel wat gepubliceerd, samen met diverse praktijkvoorbeelden. Toch hebben vele architect-ontwerpers in Vlaanderen en in onze C3A-Userclub deze Autodesk Revit Architecture nog steeds niet van dichtbij of live in aktie gezien, zodat we nog wel een tijdje onze C3A-kennismakingsinfosessie zullen blijven herhalen.

Revit's parametrische technologie biedt bouwontwerpers en constructeurs de mogelijkheid om met een ongekend gemak volledig parametrisch een gebouw te ontwerpen en uit te werken, met krachtige wijzigingstechnieken en een uitstekende ontwerpcontrole. Revit is geen tekenpakket in de traditionele zin, maar op een interactieve grafische wijze wordt een compleet gebouwenmodel gebouwd in de computer. Indien u uw ontwerpstudies eens totaal vernieuwend, revolutionair wenst aan te pakken, dan is Revit een uitstekende keuze.

Ondertussen zijn al een ganse groep C3A-Userclubleden deze Revit uitstekend aan het toepassen, zodat we op zo’n C3A-infosessie steeds betere voorbeelden uit onze lokale praktijk kunnen illustreren. Hier kan je ook wel een aantal realisaties bekijken om te zien welke resultaten in de praktijk behaald worden met deze software.

Revit Architecture werkt zoals u denkt, zodat u op een natuurlijke wijze en in alle vrijheid kunt ontwerpen en op een efficiënte manier alle documentatie ervan kan afleveren. Omdat het doelgericht is ontworpen voor het modelleren van bouwkundige informatie (BIM) wordt iedere wijziging – op ieder tijdstip en op iedere plek - automatisch gecoördineerd door uw hele project heen. Hierdoor zijn uw ontwerpen en uw documentatie altijd gecoördineerd, consistent en compleet.

Autodesk REVIT Structure

Nauw aansluitend op Revit Architecture biedt Revit Structure een nieuwe aanpak voor het integreren en coördineren van constructie ontwerpen en documentatie via het Architecture-bouwkundig informatie model en een bidirectionele koppeling met analyse toepassingen van derden.

Eén model voor zowel technische analyse als documentatie

Revit Structure combineert een volledig associatief fysiek model van het gebouw met een aanpasbaar analytisch model. Het fysieke model wordt gebruikt voor het opstellen en coördineren van tekeningen, en het analytische model voor technische analysetoepassingen van derden. Alle tijdens de analyse toegevoegde wijzigingen worden automatisch gevolgd door een update van zowel het fysieke model alsook de constructiedocumenten.

Bidirectionele associativiteit tussen modellen en weergaven

In Revit Structure is iedere 2D en 3D weergave, ieder tekenblad, ieder detail en ieder schema een directe presentatie van informatie uit dezelfde onderliggende gegevensbank. Altijd als u een wijziging aanbrengt, voert de software deze wijzigingen door het hele model door, en update ieder verwant plan, doorsnede, aanzicht of schema. Deze belangrijke functie van Revit Structure maakt het verschil bij de gebruiksvriendelijkheid en aanspreekbaarheid van het systeem, waarmee u coördinatiefouten echt kunt uitsluiten en de complete documentatie kunt verbeteren.

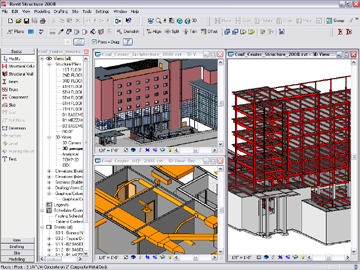

Figuur: vanuit Revit Structure zijn vooral bidirectionele koppelingen met allerlei rekensoftware te maken...

Constructiedocumentatie en Technische details

Revit Structure automatiseert zich herhalende handmatige tekentaken die nog nodig zijn bij conventionele CAD-systemen. Doorsneden en aanzichten worden vanzelf gegenereerd, en detailweergaven zijn er zo uit te halen. Dankzij de bidirectionele associativiteit wordt iedere wijziging in iedere willekeurige weergave voortgeplant naar iedere verwante weergave, zodat de tekeningen volledig gecoördineerd blijven.

Met behulp van de 2D-tekenfunctionaliteiten van Revit kunt u details met bijkomende aanmerkingen vanuit de weergaven van het 3D-model creëren of geheel opnieuw ontwerpen of gewoon importeren uit conventionele (CAD) bestanden. Als u tijd wilt besparen kunt u hele sheets of typische details in DWG-formaat importeren uit vroegere projecten. Speciaal voor details uit staal of gewapend beton zoals lassymbolen, verankeringsbouten, wapeningsstaven, draagconstructies en nog veel meer zijn doelmatige Revit-tekentools beschikbaar.

Parametrische structurele componenten

Revit Structure beschikt over een volledige set van technische ontwerpfunctionaliteiten, zoals muren, balksystemen, balken, spanten, dwarsbalken, voorgefabriceerde betonnen elementen, betonnen wapeningsstaven, stalen verbindingen, verankeringen, metalen brugdekken en nog veel meer. Parametrische definities maken snelle herzieningen aan ieder objecttype mogelijk. Nieuwe objecten, details of symbolen worden grafisch gecreëerd en opgeslagen in families, die u kunt aanpassen en in andere projecten kunt gebruiken.

Bidirectionele koppelingen met meervoudige analysepakketten

Het analytische model van Revit Structure wordt bidirectioneel gekoppeld met externe structurele analysesoftware en ontwerpprogramma’s. Dankzij de bidirectionele koppeling worden uw modellen met behulp van analyseresultaten nauwkeurig en automatisch geupdate, mochten de afmetingen van één van de elementen wijzigen. En een parametrische wijzigingstechnologie coördineert deze updates overal in uw projectweergaven en constructietekeningen. Tot de structurele analyseinformatie die kan worden uitgewisseld met structurele analysesoftware en ontwerpprogramma’s horen bijvoorbeeld vrijgave- en begrenzingsgraden, belastingen en lastencombinaties en materiaal- en sectie-eigenschappen.

Autodesk REVIT MEP

Als derde product in het Revit-trio biedt Revit MEP (Mechanical / Electrical / Plumbing) een intuïtief ontwerpproduct voor de mechanische / elektrische / sanitairtechnische systeemtechniek. Bedoeling is om coördinatiefouten tussen zowel MEP-ontwerpteams, architecten en bouwkundige ingenieurs te minimaliseren via op Revit gebaseerde workflows. Revit MEP-software wordt dé ontwerp- en documentatieoplossing op het gebied van het modelleren van bouwkundige informatie voor MEP-techniek.

HVAC (Heating Ventilation Air Conditioning) omvat drie belangrijke deelgebieden van huiscomfort. Verwarming, koeling en ventilatie is materie die niet enkel door de technisch-bouwkundige ingenieurs aangepakt wordt, maar ook de architect-ontwerpers worden hier steeds meer mee geconfronteerd. Soms gebuikt men de term om luchtbehandeling in kantoorgebouwen aan te duiden, maar ook in de woningbouw komen die technieken veel aan bod. Via Revit MEP kan deze technische uitrusting in de gebouwen in nauwe coördinatie met het architectuurontwerp in 3D uitgewerkt worden.

Figuur: in de Revit MEP Designbar vinden we een groep Mechanical, Electrical, Piping, Plumbing en Fire Protection...

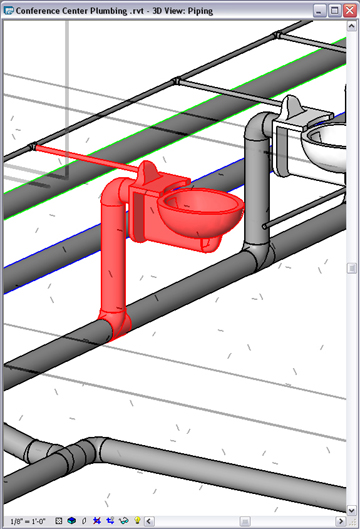

Ook de sanitaire uitrusting t.e.m. de rioleringen van gebouwen wordt met MEP even slim aangepakt. Het integreren van de sanitaire toestellen en aan- en afvoerleidingen met slimme AEC-objecten biedt niet enkel snellere en beter aanpasbare tekeningen, maar ook hier bieden parametrische Revit Families die geautomatiseerd op elkaar inspelen ontwerpfaciliteiten met een veel beter ruimtelijk inzicht. En via de Scheduling-systematiek van Revit komen alle meetstaattabellen van deze uitrusting vanzelf beschikbaar.

Waar de komende jaren nog heel wat werk moet aan verricht worden is de gelocaliseerde invulling met allerlei Revit Families conform de verwarmings- en sanitairtechnische methodes die in onze regio toegepast worden.

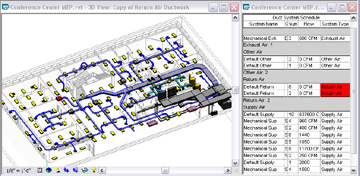

Figuur: HVAC – systeem in Revit MEP

Autodesk REVIT Architecture Overleg

Tijdens de workshops op woensdag 23 januari 2008 willen we na de presentatie van REVIT Structure en REVIT MEP onder de deelnemers overleggen hoe we vanuit REVIT Architecture best kunnen inspelen op deze technische modules. Een beter inzicht in deze materie kan er voor zorgen dat we onze REVIT-Architectuurmodellen nog beter opbouwen, en we moeten zeker rekening houden met deze aspecten bij de verdere uitbouw van onze C3A-Extensies of de BE-Localiser!

Autodesk én onze groeiende groep Revit-gebruikers verwachten in de toekomst veel van deze vernieuwde aanpak, en vele ontwerpers zullen de complete REVIT-werkmethodiek zeker kunnen appreciëren. Hopelijk kan Autodesk dit Revit-trio Architecture, MEP en Structure op een goede manier integreren, zodat alle bouwprofessionals optimaal deze modules kunnen inschakelen waar nodig.
