Autodesk REVIT Architecture 2011

De eerste jaren van Revit kregen we om de zes maanden een nieuwe release, gelukkig is dit momenteel maar om het jaar. Toch lanceert Autodesk tussendoor van die Subscription Advantage Packs, die dan verwerkt worden in de nieuwe release. Zeker met deze software die nog volop in ontwikkeling is, blijft het voor alle REVIT-Users wenselijk om dit op de voet mee te volgen!

Om onze C3A-REVIT-Users daarin bij te staan organiseren we hiervoor in de periode april/mei/juni weer een reeks gratis update-workshops...

Optimalisaties REVIT platform

REVIT wordt voor drie verschillende disciplines met specifieke ingrediënten aangeboden, maar gelukkig wordt bij Autodesk één REVIT-platform uitgewerkt voor zowel REVIT Arch., REVIT Structure als voor Revit MEP. Diverse optimalisaties zijn dan ook meteen beschikbaar voor deze verschillende versies.

Bij de release 2010 werd de Ribbon-besturing geïntroduceerd. Deze Ribbon werkte in REVIT eigenlijk al beter dan in de andere Ribbon-applicaties (zoals Office en AutoCAD) , maar toch werd deze User Interface verder geoptimaliseerd. De linten bovenin werden wat herschikt, met nu bijv. een aparte Structure Ribbon in Revit Architecture. Bij iedere creatie én wijziging van een element is een bijhorende “place” of “modify”-Ribbon beschikbaar. Linksboven blijft nu steeds een Modify-button staan, en de gemeenschappelijke functies zitten nu telkens mooi uniform gegroepeerd, wat weeral een stuk efficiënter werken is. Dat de Instance Properties nu als een vaste palette op het scherm beschikbaar is, is ook wel even wennen. Vooral handig op een hogere resolutie monitor!

Velen zullen kleine maar heel handige faciliteiten bij de besturing wel appreciëren, zoals Repeat last Command en een geoptimaliseerde Select All Instances. Ook de veel gebruikte Align doet het nu beter in 3D!

Optimalisaties Text en Dimensions

Bij de Text zijn wat extra opties bijgekomen; met o.a. meer Leader Attachment opties. Er zijn nu ook extra controles op de Temporary Dimensions qua Witness Lines. De grootte van deze tijdelijke dims is nu ook instelbaar, wat zeker wenselijk is op de hoge resolutie kleine displays van onze Workstation-notebooks.

Bouwelementen optimalisaties

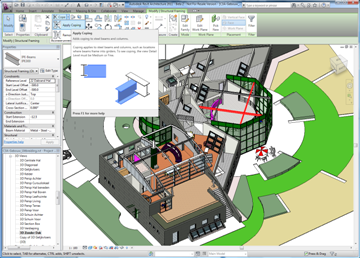

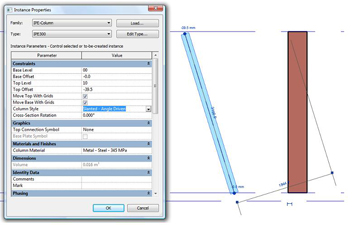

Op dit vlak blijven we wat op onze honger zitten, alhoewel we de extra faciliteiten met de Structural Elementen zeker kunnen gebruiken. Coping voor de aansluiting tussen stalen balken is er één van (zie figuur), vanaf nu zijn de structurele of architecturale kolommen nu ook gemakkelijk schuin te plaatsen: gewoon een kwestie van dit in te stellen in het Element Properties venster en de grips te verslepen...

En de Beams kunnen nu in alle vormen getekend worden: gewoon de beam-tool kiezen, en de gewenste tekenfunctie selecteren: lijn, boog, spline...

Nog allerlei Optimalisaties

Revit 2011 kan weer wat beter met parameters omspringen, vooral binnen de Family Editor. Ook de Visibility Control van Worksets in Workshared Files en het omspingen met Linking in Revit is er op vooruitgegaan. Voor verdere details verwijzen we graag naar onze update-workshops...

Conceptual Design Environment

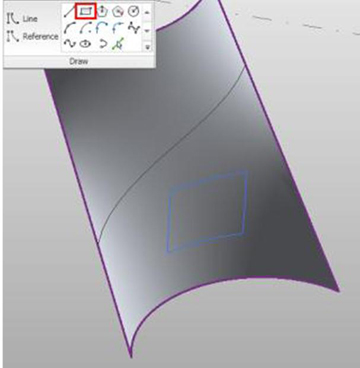

De al in 2010 nieuw geïntroduceerde Conceptual Form Making en Editing Tools zijn verder uitgewerkt. Zo kunnen nu lijnen geschetst worden op niet-vlakke oppervlakken:

Dit werkt in de Conceptual Design - , Family - en InPlace Mass-omgeving.

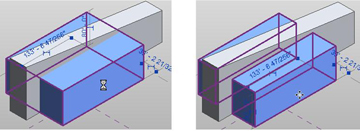

Tot Revit 2010 was het knippen in Solids beperkt tot knippen met Voids. Nu kunnen ook Solids uit Solids geknipt worden, met als resultaat aparte (opgespliste) geometrie:

Elke vorm kan nu terug naar de curven waarvan het is gemaakt, worden ontbonden. Zodra een vorm is ontbonden gaan de oppervlakken wel verloren, maar de profiel curven en het pad (indien van toepassing) blijven. Deze krommen en pad kunnen dan worden bewerkt om een nieuwe vorm te creëren.

Divide Surface is een hulpmiddel voor de verdeling van een reeks van oppervlakken (vlakke, gedraaide, en dubbel gekromde), om zo te starten met het rationaliseren van zo’n oppervlakte in bouwbare componenten. De “Intersect”-functie draagt bij aan de Divided Oppervlak functionaliteit. In aanvulling op de mogelijkheid om het oppervlak door UV-grids (de natuurlijke raster verdeling van het oppervlak) te verdelen, kan een oppervlak worden verdeeld door Doorsnede via levels, referentie vlakken en lijnen over vlakken en door een combinatie van U- of V-grids en Intersecties.

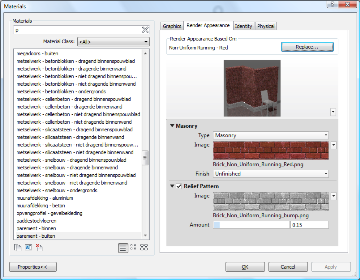

Bij de Materials (waarvan het Materials Windows nu gelukkig stretchbaar is), werd het Render-voorkomen bijgewerkt qua interface om beter overeen te stemmen met wat er in 3ds MAX Design qua Materials kan.

fig. : de nieuwe Materials Render Appearance in Revit 2011
