C3A Wijzerartikel

Dit artikel verscheen in de C3A wijzer

Autodesk Buzzsaw 2009: new features

oktober 2009

Eind juni kwam een nieuwe Buzzsaw-Client beschikbaar met een reeks optimalisaties. Naast een aantal aanvullingen zoals integratie met de nieuwe Autodesk Design Review 2010 en DWG TrueView 2010 (viewen van DWG’s) vielen vooral volgende 2 items in het oog. Vooreerst beschikt Buzzsaw nu over de mogelijkheid om online 2 DWF-plannen te vergelijken, héél handig bij de evaluatie en interpretatie van nieuwe versies van plannen. Daarnaast biedt de opbouw van documentenlijsten zoals plannenlijsten nu ook een pak meer flexibiliteit i.f.v. eigen werkmethode. Een overzicht.

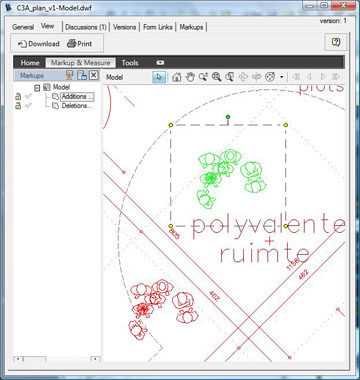

Vergelijken van 2 DWF-plannen

Buzzsaw 2009 maakt het nu ook mogelijk om 2 DWF-plannen met elkaar te vergelijken. In de toolbar bovenaan in Buzzsaw kan je verderklikken via de “Compare-Button” (icoontje met blauw en rood pijltje) en vervolgens kan je 2 DWF-files kiezen om te vergelijken. Deze files die je wenst te vergelijken kunnen zowel op Buzzsaw als op je locaal netwerk staan. Via deze actie worden uiteindelijk 2 automatische markups gegenereerd op de brontekening:

  • “Additions” laat zien welke geometrie-items zouden moeten worden toegevoegd aan de oorspronkelijke DWF om te corresponderen met de 2de DWF.
  • “Deletions” laat zien welke geometrie-items zouden moeten worden verwijderd van de oorspronkelijke DWF om te corresponderen met de 2de DWF.

Deze “Additions” en “Deletions” worden toegevoegd aan het momenteel geopende DWF-bestand als gewone markup-items. Alles wat je kunt doen met opmaak items (bijv. verwijderen, verplaatsen, roteren, herschalen,..) kan je ook doen met deze items. Deze markups lijken m.a.w. sterk op vergelijkings-markeringen zoals je ze zelf zou maken, maar hoef je dus niet handmatig te doen. Zoals markups, kan je het uiteindelijke DWF-resultaat afdrukken, opslaan, emailen,... of natuurlijk bijhouden op Buzzsaw als markup van je bron-DWF.

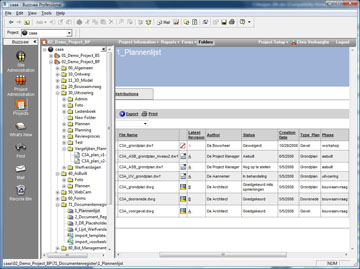

Plannenlijsten aanmaken

De standaarversie van Buzzsaw maakt het mogelijk documenten gecentraliseerd bij te houden. Echter, het aanmaken van een lijst beschikbare documenten (bv. een plannenlijst) die overheen verschillende (sub)mappen verspreid zijn, is niet zo eenvoudig. Dit is een probleem wat je wellicht ook kent als je automatisch documenten wil oplijsten die op een locatal netwerk staan.

Daarom beschikt Buzzsaw Professional (de geavanceerde versie van Buzzsaw Standard) over de functie “documentregister”. Het systeem biedt de mogelijkheid om aan elke document bepaalde attributen en versies te koppelen.

Attributen kunnen bijvoorbeeld zijn:

  • Status van een document: Asbuilt, Goedgekeurd, Draftversie,...
  • Discipline: Architectuur, Technieken, Stabiteit,...
  • Aard: Plan, Technische Fiche, Procedure,...

Op die manier kunnen automatisch documentlijsten aangemaakt worden, bijvoorbeeld:

  • De plannenlijst met alle goedgekeurde documenten
  • De plannenlijst met alle nog goed te keuren documenten
  • De plannenlijsten met asbuiltplannen
  • ....

De kolomtitels en volgorde van de titels kunnen op maat bijgestuurd worden via het menu ‘options’ in het documentenregister. Het uitzicht (weergegeven kolommen en volgorde kolommen) kan per documentenregister verschillen, maar is niet aan te bevelen.
